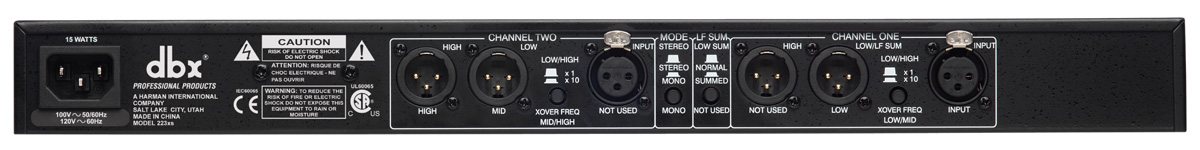

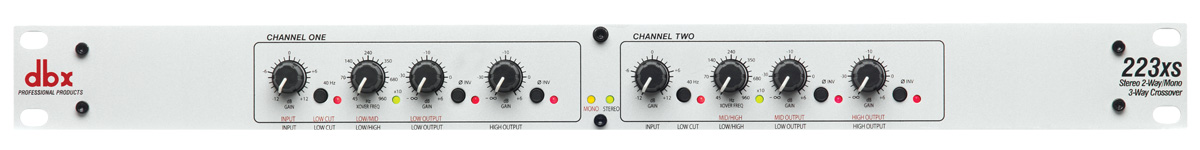

Основным принципом работы кроссовера является разделение сигнала на частотные диапазоны, но модель DBX 223XS поднимает их на высшую ступень. Данная модель оснащена балансными дифференциальными входами и выходами на разъемах TRS 1/4". Чтобы настройки случайно не сбивались во время работы, которые часто бывают неисправимыми, определенные элементы были перенесены на задние панели. Это диапазон с 2-я полосами стерео и 3-я полосами моно. Кроме этого, задняя панель оснащена селекторами выбора диапазонов частоты для каждого канала, а также выходными гнездами моносуммы НЧ. Лицевая панель обеспечивает только визуальный контроль активности.

В данной модели кроссовера используются фильтры Linkwitz-Riley на 24 дБ на октаву, что является профессиональным стандартом. Каждая панель имеет кнопку регулятора чувствительности, а также обрезной фильтр на 40 Гц с высоким порядком для устранения НЧ помех. НЧ и ВЧ выходы на каждом канале имеют переключатели фазы и отключения канала и регулятор выходного уровня. В звуковой индустрии чаще всего используются разъемы XLR, поэтому в этой версии кроссовера есть симметричные входы и выходы такого стандарта. DBX 223XSV кроссовер выполняет все ожидания, которые на него полагают.

Характеристики 223XS:

Выходы:
Разъемы (тип): XLR
Максимальный выходной уровень: > +21 dBu симметрия/несимметрия, на 2 кОм и выше
Импеданс: РЧ-защита, электронная симметрия/несимметрия, несимметрия 100 Ом, симметрия 200 Ом
Входы:
Разъемы (тип): XLR
Тип: РЧ-защита, электронная симметрия/несимметрия;
Максимальный входной уровень: > +21 dBu (симметрия или несимметрия)
Импеданс: несимметрия > 25 кОм, симметрия > 50 кОм
Коэффициент подавления синфазного сигнала: типично > 55 дБ на 1 кГц, > 40 дБ
Системные параметры:
Перекрестные помехи: 20 Гц - 20 кГц, < -80 дБ
Коэффициент гармонических искажений (с учетом шума): < 0.04% при +20 dBu, на 1 кГц, < 0.004% при +4 dBu, на 1 кГц
Динамический диапазон: любой выход, > 106 дБ, невзвешенный
Выход High: > 91 дБ (режим моно), > 91 дБ (режим стерео)
Выход Mid: > 93 дБ (режим моно)
Выход Low: > 94 дБ (режим моно), > 94 дБ (режим стерео)
Соотношение шум/сигнал: в полосе 22 кГц, при +4 dBu
Частотный диапазон: +0/-3 дБ, < 3 Гц > 90 кГц
Полоса пропускания: +0/-0.5 дБ, 20 Гц 20 кГц
Частоты кроссовера:
Тип фильтра: 24 дБ/октава (изменяемое количество полос), Linkwitz-Riley
Режим моно:
СЧ/ВЧ: 450 Гц-9.6 кГц (x10) или 45-960 Гц
НЧ/СЧ: 450 Гц-9.6 кГц (x10) или 45-960 Гц
Режим стерео:
НЧ/ВЧ: 450 Гц-9.6 кГц (x10) или 45-960 Гц
Электропитание:
Потребляемая мощность: 15 Вт
Напряжение питания: 50 Гц, 30 В
Габариты (заводская упаковка): 0.55 x 0.06 x 0.29 м
Вес: 3.24 кг
